Каталог - Резинотехнические изделия / Аэрационные узлы для флотомашин

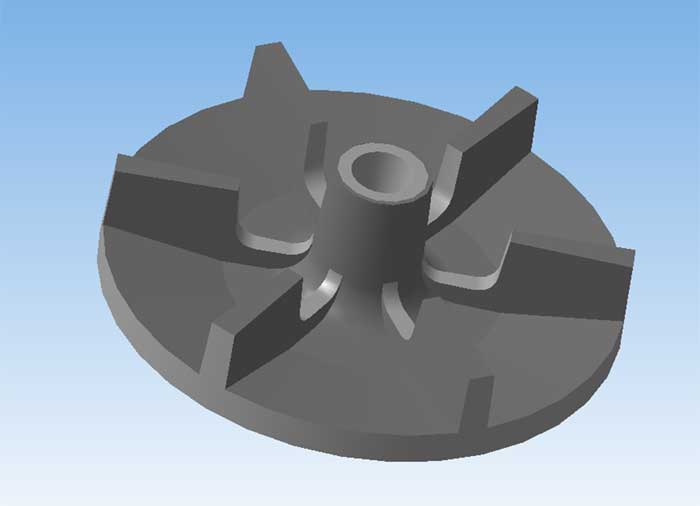

Импеллер - является основным элементом флотационных машин, использующихся в горнодобывающей и химической промышленностях, на обогатительных фабриках в цветной и черной металлургии, и в других производственных сферах. Изделие представляет собой диск с лопастями, который посредством вращения создает циркуляцию пульпы (суспензии воды и мелкой руды) в специальной камере. За счет этого происходит процесс сепарации минералов. Сульфиды из общей массы вместе с пузырьками воздуха поднимаются на поверхность - метод называется пенной флотацией.

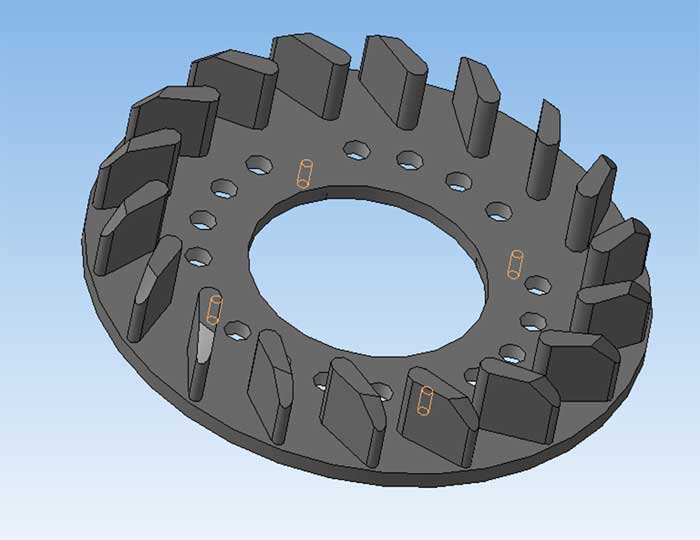

Статор – диск с отверстиями и лопатками, расположенными под углом к радиусу диска статора. Статор увеличивает количество засасываемого воздуха и улучшает его диспергирование. Статор отводит от импеллера пульпу в объем камеры,

гасит завихрения и увеличивает расход воздуха во флотационной машине в 2-2,5 раза. При остановке импеллера статор предохраняет его от заиливания. Статор и особенно импеллер сильно изнашиваются, поэтому их футеруют резиной. Благодаря статору в верхней части камеры, где происходит минерализация пузырьков, образуется относительно спокойная зона разделения минералов.


Аэрационные узлы для механических флотомашин типа ФМ с объемом камер от 0,2 до 6,3 м³

Наименование изделий Марки флотомашин № чертежа Вес
изд./кг
Статор гумированный М-1Г

ФМ-0,2

Механобр 1Г

ЦГА-1264 6
Импеллер гумированный М-1Г ЦГА-1266 7
Статор гумированный М-3А

ФМ-0,4

Механобр 3А

ЦГА-1292 9
Импеллер гумированный М-3А ЦГА-027-011 9,3
Статор гумированный М-4А

ФМ-0,8

Механобр 4А

ЦГА-1345 20
Импеллер гумированный М-4А ЦГА-1243 15
Статор гумированный М-5В

ФМ-1,2 ФМР-10

Механобр 5В

Механобр 5А

ЦГА-1405 28
Импеллер гумированный М-5В ЦГА-1407 31
Статор гумированный М-5А ЦГА-4415 33
Импеллер гумированный М-5А ЦГА-1236 34
Статор гумированный М-6В

ФМ-3,2 ФМР-25

Механобр 6В

Механобр 6А

170В-Фл-1200 51
Импеллер гумированный М-6В ЦГА-1242 45
Статор гумированный М-6А НТ-7407-А 38
Импеллер гумированный М-6А ЦГА-1240 46
Статор гумированный М-7

ФМ-6,3 ФМР-63

Механобр 7

60667 96
Импеллер гумированный М-7 ЦГА-1237 69
ДиспергаторФПМ 12,5

ФПМ 12,5

02.100 сб 356
Крыльчатка ФПМ 12,5

ФПМ 12,5

02.060 сб 180
Конус ФПМ 12,5

ФПМ 12,5

02.070 сб 10
Колпак ФПМ 12,5

ФПМ 12,5

02.095 1,4
Кольцо ФПМ 12,5

ФПМ 12,5

02.082 11,8
ЛифтерФПМ 12,5

ФПМ 12,5

01.010 сб 7
Щит к флотомашине ФПМ 12,5

ФПМ 12,5

ПФ-905.000 14,3

Наша компания производит аэрационные узлы для механических флотомашин объемом камер от 0,2 м³ до 6,3м³.

Аэрационные узлы, изготовленные из резиновых смесей повышенной износостойкости имеют срок службы в 1,5-2 раза выше по сравнению с аэрационными узлами, изготовленными из обычных резиновых смесей.

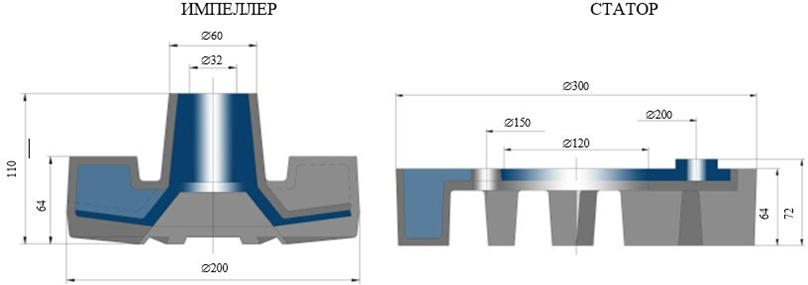

ФЛОТОМАШИНА ФМ-0,2 («МЕХАНОБР 1Г»)

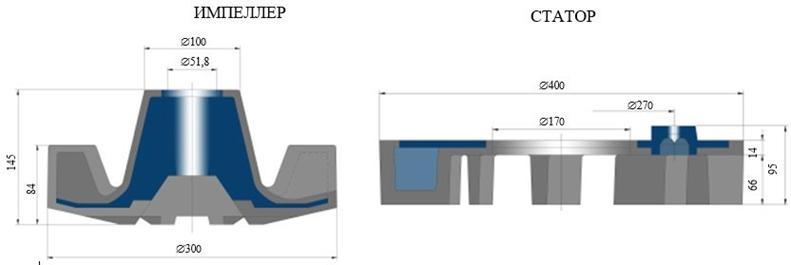

ФЛОТОМАШИНА ФМ-0,4 («МЕХАНОБР 3А»)

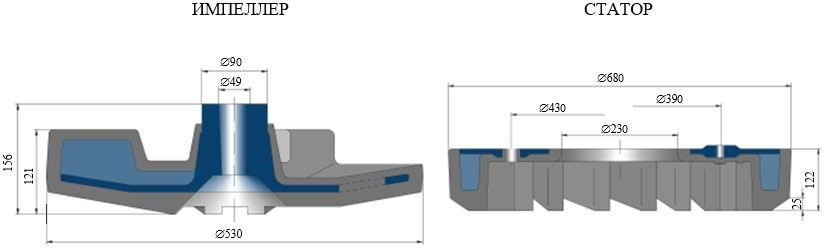

ФЛОТОМАШИНА ФМ-1,2 («МЕХАНОБР 5А»)

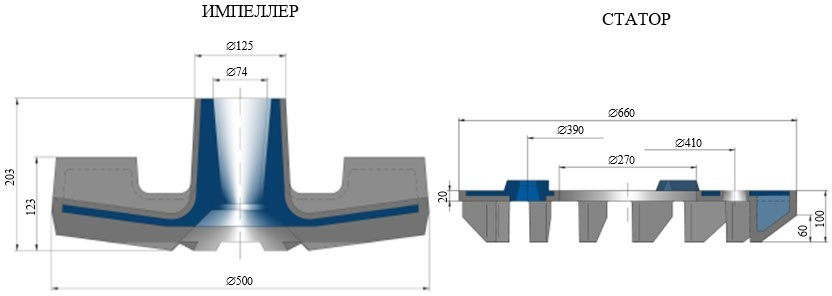

ФЛОТОМАШИНА ФМ-1,2 («МЕХАНОБР 5В»)

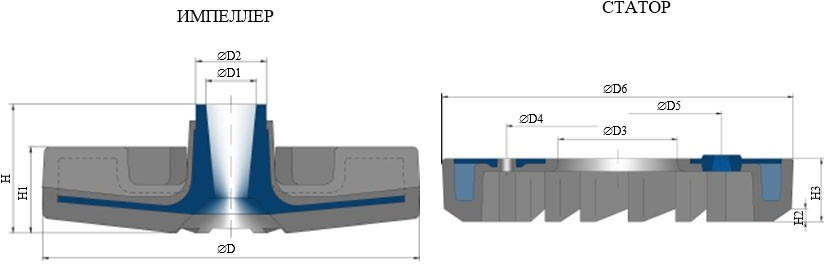

ФЛОТОМАШИНА ФМ-3,2 («МЕХАНОБР 6»)



  Н Н1 D D1 D2 H2 H3 D3 D4 D5 D6
ИсполнениеА 202 132 600 80 110 25 112 330 500 450 752
ИсполнениеВ 173 140 600 74 132 50 120 372 430 520 800

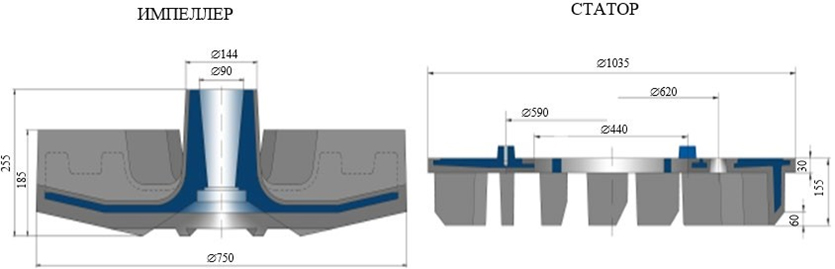

ФЛОТОМАШИНА ФМ-6,3 («МЕХАНОБР 7»)
