ТРУБОПРОВОДЫ РЕЗИНОВЫЕ

Диаметр от 50 до 1200 мм, рабочее давление до 2,5МПа для транспортировки пульпы и других агрессивных жидкостей. При производстве резиновых трубопроводов используется износостойкая резина, стойкая к воздействию агрессивных сред (кислот и щелочей) и абразивному износу.

Преимущества резиновых трубопроводов по сравнению с металлическими трубопроводами:

• Высокая устойчивость к абразивному износу, механическим воздействиям, температурным колебаниям окружающей среды и воздействию агрессивных сред.
• Длительный срок службы.
• Установка резинового трубопровода существенно снижает нагрузки на опорные железобетонные конструкции.
• Удобный монтаж и демонтаж трубопровода в ограниченном монтажном пространстве (вес резинового трубопровода значительно меньше металлического).

Производим комплектный трубопровод с учетом привязки к месту монтажа, так и отдельные его элементы (трубы, патрубки, отводы, тройники, коллектора, компенсаторы, эластичные шарнирные вставки).

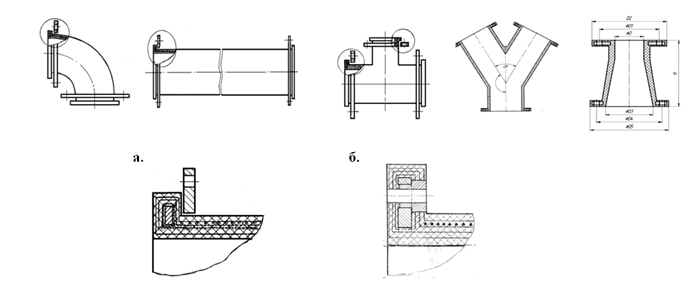

Фланец может быть плавающий (рис. а) и зафиксированный (рис. б).
Так же наше предприятие имеет возможность изготовить металлические трубы, гуммированные внутри износостойкой резиной. Тип резины выбирается в соответствии с техническими требованиями заказчика.

ТРУБОПРОВОДЫ РЕЗИНОТКАНЕВЫЕ

Трубопроводы резинотканевые, пульпопроводы напорные, напорно-всасывающие и всасывающие, предназначены для транспортировки абразивных песчано-гравийных смесей, песка различной категории, а также продуктов переработки горно-обогатительных комбинатов на участках измельчения, извлечения и хвостового хозяйства, для перекачивания жидкости и высокоабразивных материалов.
Применяются в горно-добывающей промышленности, в гидромеханизации, на гидроэлектростанциях, сталелитейных заводах, в химической промышленности, в технике защиты окружающей среды, в строительстве надземных и подземных сооружений, при добыче песка и гравийно-песчаных смесей.

Конструкция трубопровода резинотканевого состоит из внутреннего резинового износоустойчивого слоя, силового каркаса и защитного наружного резинового слоя. Для обеспечения радиальной (кольцевой) жесткости и устойчивости трубопроводы снабжены армирующими элементами (проволокой, металлическими кольцами), которые являются основными несущими нагрузку элементами и воспринимают сопротивление смятию при изгибе или вакууме.

Изготавливаются трубопроводы с фланцами или без фланцев (муфтовое соединение).

Фланцы изготавливаются стандартной конструкции или поворотными.

Благодаря своей особой конструкции, в которой элементы взаимосвязаны, трубопроводы резинотканевые сохраняют исходные технические характеристики на протяжении длительного срока службы и не требуют замены с течением времени.

НАПОРНЫЕ ТРУБОПРОВОДЫ

Напорные трубопроводы эксплуатируются на горно-обогатительных комбинатах, в гидромеханизации, на углеперерабатывающих фабриках, теплоэлектростанциях, в металлургии, цементной промышленности и других отраслях.
Применяются для транспортировки пульпы и высокоабразивных материалов, технической воды с содержанием кислот и щелочей, а также нефтепродуктов концентрацией до 20%.

ВСАСЫВАЮЩИЕ ТРУБОПРОВОДЫ

Всасывающие трубопроводы эксплуатируются на горно-обогатительных комбинатах, в гидромеханизации, на углеперерабатывающих фабриках, теплоэлектростанциях, в металлургии, цементной промышленности и других отраслях. Используются на всасывающей линии насосов для транспортирования абразивных смесей и пульпы. Для обеспечения кольцевой жесткости и устойчивости воздействию вакуума всасывающие трубопроводы снабжаются армирующими элементами, которые несут основную нагрузку и препятствуют смятию всасывающего трубопровода.

ПЛАВАЮЩИЙ ПУЛЬПОПРОВОД

Плавающий пульпопровод представляет собой резинотканевый трубопровод с закрепленными поплавками. Поплавки выполнены из композитного материала, устойчивого к механическим, химическим и природным воздействиям и заполнены вспененным материалом. Плавающий пульпопровод изготавливается секциями. Длина секции до 10 метров. Наружная поверхность поплавков имеет сигнальное покрытие оранжевого цвета. По согласованию с заказчиком пульпопровод комплектуется площадками для прокладки кабеля и установки световой сигнализации.

Количество поплавков определяется по согласованию с заказчиком, при этом рассчитывается требуемая плавучесть пульпопровода, в зависимости от концентрации перекачиваемой среды.

Применения эластичных трубопроводов позволяет избежать использования шаровых соединений. Отсутствие шаровых соединений, эластичность пульпопроводов позволяют перемещать гидросмеси повышенной концентрации - до 50% по твердой фракции.

ОТВОДЫ РЕЗИНОТКАНЕВЫЕ

Резинотканевые отводы используются как элемент трубопровода для плавного изменения направления потока перемещаемых веществ, широко применяются в ограниченных пространствах, где обычные гибкие трубопроводы не могут быть изогнуты на необходимый угол. Отводы изготавливаются с углом изгиба 30, 45, 60, 75, 90 градусов.

РЕЗИНОТКАНЕВЫЕ КОМПЕНСАЦИОННЫЕ ВСТАВКИ

Резинотканевые компенсационные вставки применяют для соединения металлических секций трубопровода. Служат для компенсации монтажных, температурных и рабочих смещений, соединяемых трубопроводов, а также для снижения уровня вибрации и шума трубопроводов и насосных установок. Конструкция вставок рассчитана таким образом, что при подаче давления они являются безраспорными, т.е. не оказывают силового воздействия на соединяемые трубопроводы. Резинотканевые компенсационные вставки имеют трехкратный запас прочности по разрушающему давлению.

ПЕРЕХОД КОНИЧЕСКИЙ РЕЗИНОТКАНЕВЫЙ

Конические переходы предназначены для плавного изменения потока при переходе с одного диаметра трубопровода на другой. Коническая часть перехода исключает наличие турбулентности в потоке.

ТРОЙНИКИ РЕЗИНОТКАНЕВЫЕ

Используются как элемент трубопровода в местах, где необходимо разделить или объединить потоки транспортируемой среды. Тройники изготавливаются Т- образными, V- образными, Y- образными.
